電壓電流檢測功能電動車充電器方案

電壓電流檢測功能電動車充電器方案

解決方案:
    *  通過單片機內置A/D進行電流,電壓采樣
    *  通過單片機控制輸出電流,電壓
1.設計目的:實現成本控制的智能型充電器方案
目前電動自行車市場由于價格競爭激烈,為了控制成本充電器以純模擬電路為主,基于單片機的智能型充電器只在一些高端品牌采用。采用海爾的HR6P61P2S4L的智能型充電器方案基本用盡了這款單片機的所有資源,在成本上得到很好的控制,成本僅比采用純模擬電路的充電器高出1RMB左右,具有很好的市場競爭力并實現了智能化地調節充電電壓和充電電流,而且調節范圍寬,并具有過流、過壓、過溫等保護、壞電池提示等功能。
2.充電模式:
該方案基于蓄電池的充電特性并結合專利研究結果采用階段式的充電模式,分為:快速充電1,快速充電2,中速充電,恒壓充電,高壓修復,涓流維持。該模式采用判斷充電電流,充電電壓,充電時間的方式完成充電整個過程,防止了過流,過壓,過溫等對電池造成的損害。

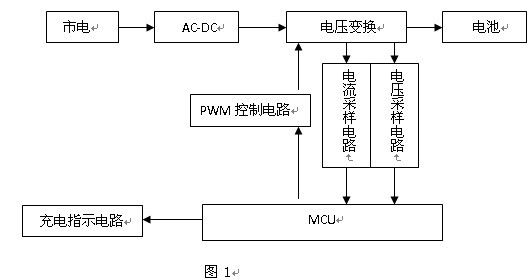

3.系統架構:如圖1所示

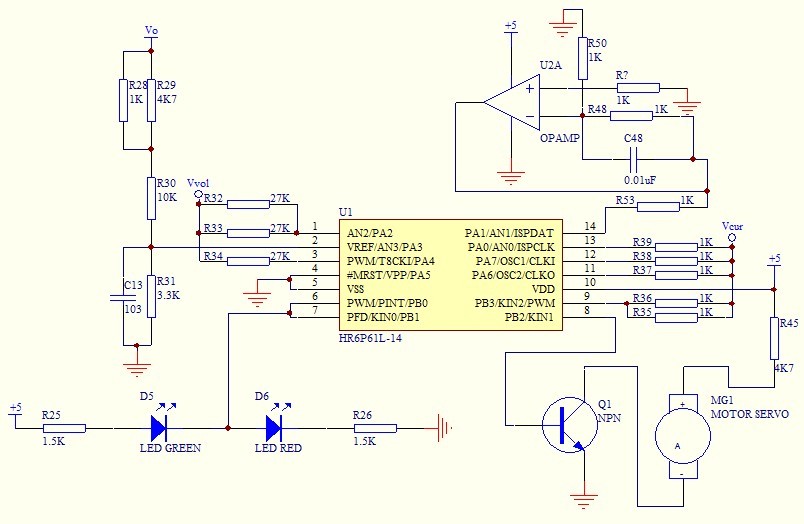

4.基本控制電路:如圖2所示
